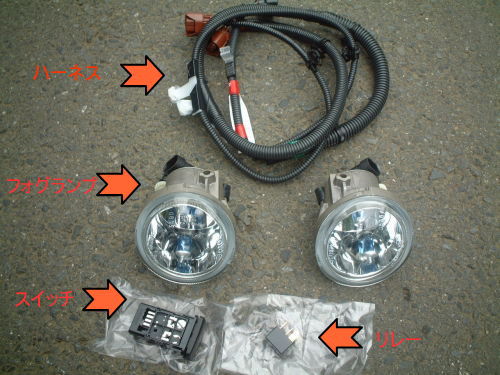

前からつけたい、つけたいと思っていたフォグランプをついに取り付けました。 ディーラーに依頼して部品のみ取り寄せてもらいました。 FOGLAMP ASSY 81025-28030 （但し、コーナセンサーなしのKITです） フォグランプKITの箱には、フォグランプ（２個）、ハーネス、スイッチ、リレー、取説、取扱書が入ってます。 （工賃なしで21000円（税込み）） |
 |

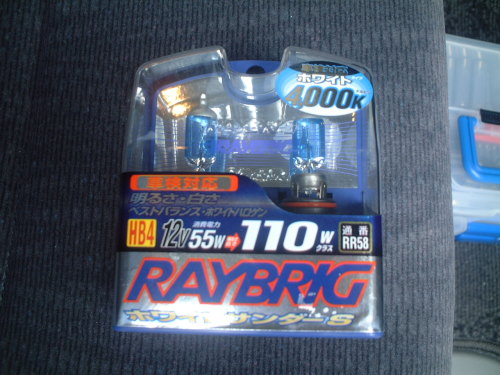

「どーせそのうち変えるし・・」と思ってフォグ球も一緒に買って交換しちゃいました。 フォグなんで黄色を探したけどなかったんで、青色っぽくならない4000Kのホワイト球を買いました。 |
 |

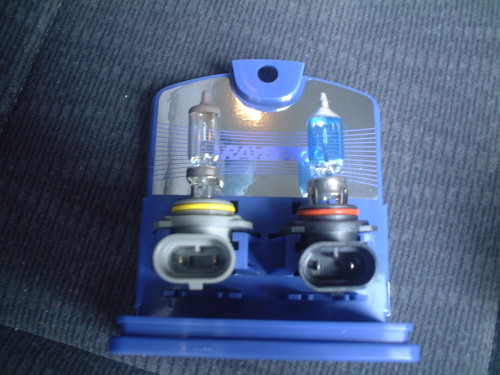

左が純正で、右が交換バルブ |
 |

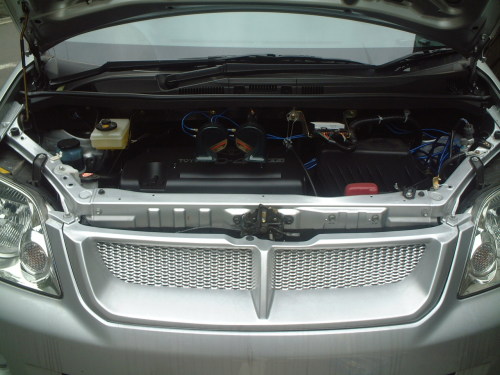

まず、フロントグリルを外します。（けど、めんどくさかったんで外しませんでした） ソナーが付いてたらバンパーごと外さないといけないみたいです。 |
 |

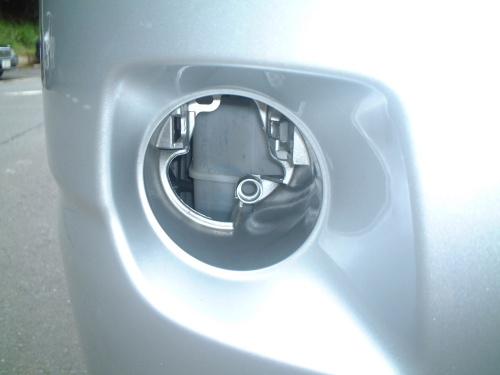

バンパーについてるフォグランプフィニッシャーを外します。 これが、この作業の中で一番大変やった(^。^;) なんせ、バンパーに手を突っ込んでバンパーとフィニッシャーの爪を外さないといけないので悪戦苦闘しました(^^; フィニッシャーが外れれば後は簡単♪ |
 |

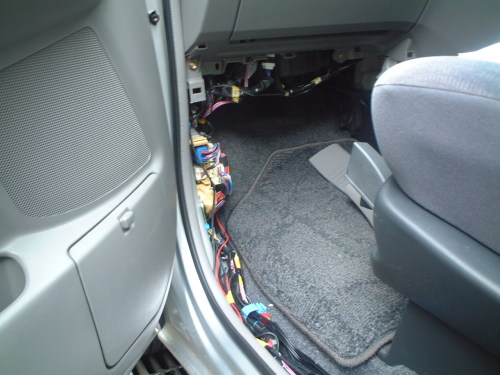

今度は、助手席側に移ってリレーの取付です。 助手席側のスカッフプレートとカウルサイドトリム、アンダートレイを取り外します。 |
 |

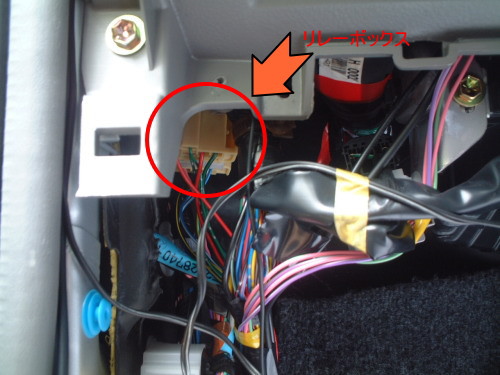

奥にリレーブラケットを入れるところが２箇所あるので、２個のうちの車体後方側にリレーを取り付けます。 |
 |

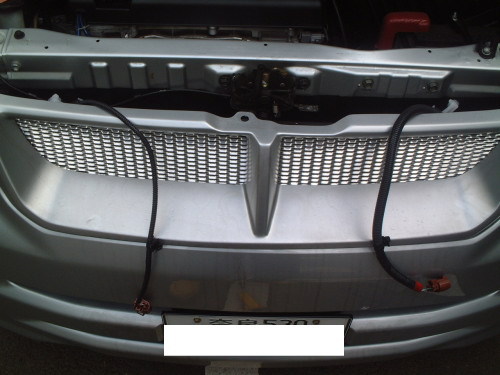

次に屋外配線作業に移ります。 ハーネスには配線を固定するためのクリップが付いているので車体に固定していきます。 写真の車体から出ている線はフォグにつながる線。（とりあえず垂らしてあるだけです） |
 |
バンパーとの隙間からフィニッシャーが付いていた部分まで、ハーネスを渡します。（左右共） |
 |

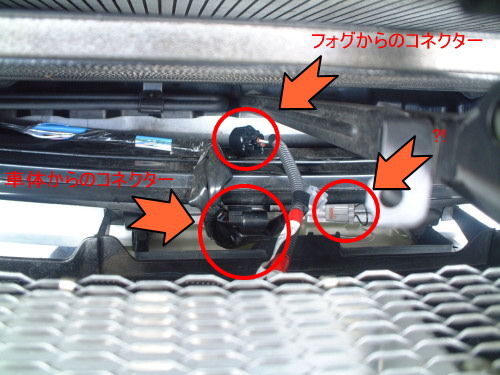

次に、車体から出ているコネクターに接続します。 ナンバープレート付近に使われていないコネクターのうち黒いコネクターに接続します。 下にはも一つあまってるコネクターがあるけど、多分字灯式ナンバープレート用のコネクターやろね。 |
 |

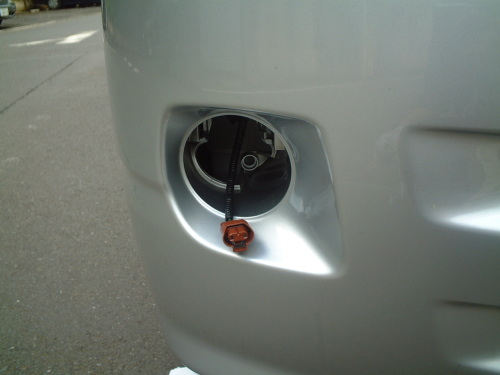

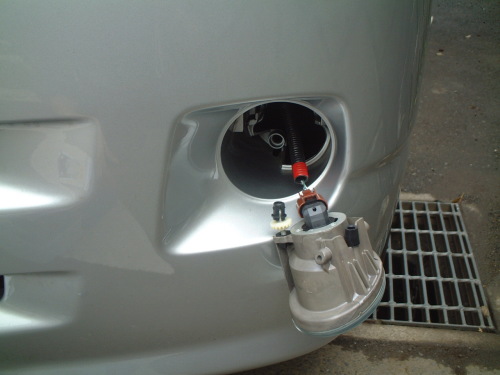

んで、フォグにコネクターを接続します。 |
 |

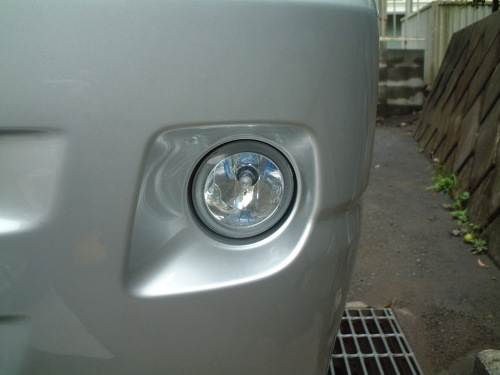

後は、押し込んでやれば取り付け完成♪ 取り外すときは、めっちゃ大変やったのに取り付ける特はめちゃ簡単!! |
 |

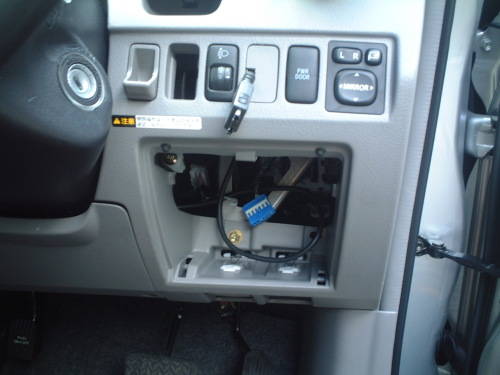

スイッチを取り付けます。 運転席下にあるインストメントパネルボックスを取り外し、奥にある青色6Pコネクターを引き出してきます。 上部のスイッチのうち一個蓋を取り外しておきます。 |
 |

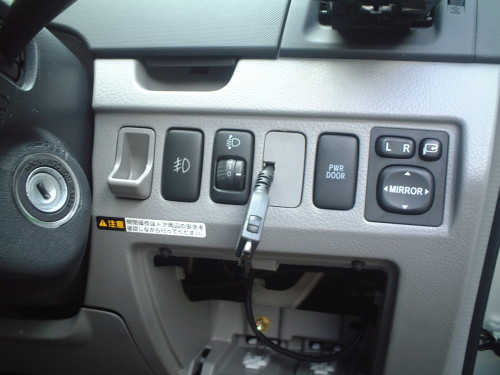

青色コネクターをフォグランプスイッチに接続してスイッチ用サービスホールに戻せば終了。 後は、点灯の確認をして元に戻します |
 |

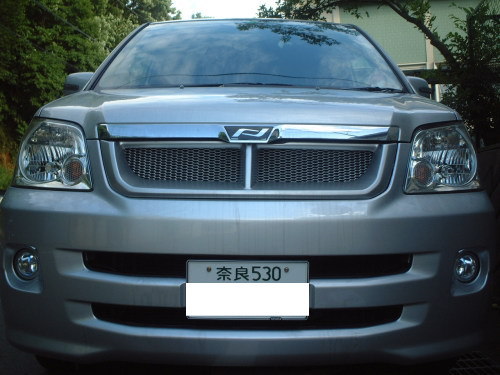

やっぱ、蓋よりフォグ入ってたほうが様になるね♪ |
